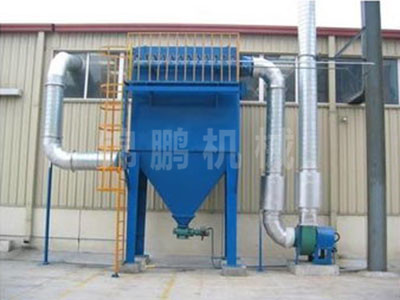

DMC型脈沖單機除塵器
DMC型脈沖單機除塵器
一、概述：
DMC型脈沖單機布袋除塵器是我公司消化吸收國外同類產品先進技術經改進后設計而成的小型布袋除塵器，該類除塵器是采用高壓（0.5~0.7MPa）大流量脈沖閥逐條濾袋噴吹清灰的技術，與國內其它單機相比，具有清灰動能大，清灰效率高的特點。并且體積小，重量輕結構簡單緊湊、安裝容易、維護方便（外濾式），廣泛用于建材、冶金、礦山、煤炭、非金屬礦超細粉加工等行業的含塵氣體凈化處理系統，是環保除塵的理想設備。
二、構造及工作原理
1、單機布袋除塵器結構
該設備主要有以下部分組成：
（1）箱體：包括袋室、凈氣室、多孔板、濾袋、濾袋骨架、檢修門、箱體設計耐壓5000Pa。
（2）噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀。
（3）進氣排灰部分有兩種形式：一種為標準帶灰斗式，另一種為敞開法蘭式。
2、工作原理
含塵氣體由進氣口進入灰斗或通過敞開法蘭口進入濾袋室，含塵氣體透過濾袋過濾為凈氣進入凈氣室，再經凈氣室排氣口，由風機排走。粉塵積附再濾袋的外表面，且不斷增加，使袋除塵器的阻力不斷上升，為使設備阻力不超過1200Pa，袋除塵器能繼續工作，需定期清除濾袋上的粉塵。清灰是由程序控制器定時順序啟動脈沖閥，使氣包內壓縮空氣（0.5~0.7MPa)，由噴吹管孔眼噴出（稱一次風）通過文氏管誘導數倍于一次風的周圍空氣（稱二次風）進入濾袋在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，達到清灰的目的。
三、選型
1、型號說明
該單機有32、48、64、80、96、112六種規格，其中每個規格分為兩種安裝形式，以滿足不同場合的使用要求，具體型號說明如下：
2、選型參數及選型原則
（1）布袋除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的最高數值，按略小于技術性能表中的數值為原則，其相對應的除塵器型號，即為所需要的收塵器型號.
（2）表中的耗氣量為工廠集中供氣時的情況，如單獨使用空壓機時，表中的耗氣量要放大1.5倍。
（3）壓縮空氣耗量欄中，所提出的耗氣量為該型號設備的最大耗氣量。
3、設備外形及基礎（見附圖），我公司還可根據用戶場地情況設計符合用戶要求外形的除塵器。
四、訂貨須知
我廠提供的產品不含除塵器三口（進氣口、排氣口、排灰口）以外的部分。如主排風機、非標管道、保溫材料、空氣壓縮機、輸送設備安裝及電線電纜等，如用戶需要，我廠可代為辦理。
1.供貨范圍
（1）除塵器本體一臺（套）
（2）除塵器濾袋一套（含骨架等）
（3）電氣控制柜一臺（套）
（4）鎖風裝置一臺（套），B型設備不含其項
（5）壓氣系統元件一臺（套）
2.服務方式
（1）負責指導安裝，質量檢測和跟蹤，培訓崗位工人和相關技術人員。
（2）負責調試達標。
（3）建立長期服務網店，長期提供易損的配備件并隨時到廠為用戶解決相關問題，并提供相關技術咨詢。
（4）如我們樣本中的定型產品不能滿足工藝要求時，可根據用戶提出的要求，對收塵器進行特殊設計制造。
3.提供的資料
（1）提供除塵器安裝調試說明書
（2）提供除塵器使用說明書
（3）提供除塵器電控裝置接線圖
（4）提供除塵器電控裝置操作說明書
（5）提供發貨清單
（6）提供產品合格證書
