UF型系列單機袋式收塵器
UF型單機布袋除塵器
一、概述：
單機除塵器（單機袋式除塵、單機布袋除塵器）是專為水泥廠庫頂，庫底。皮帶輸送及局部塵源除塵而設計的。也可以用于其它行業的局部塵源除塵用。具有體積小處理風量大，結構緊湊，使用方便可靠等優點。
單機除塵器就是接上風管、電源就能運行的收塵器，這種收塵器的體積小，無需人工操作，風量為1000-6000m3/h，過濾風速如采用740濾布為1.2―1.8m/min，如采用滌綸濾料為2.0-2.8m/min。
二、結構性能
單機除塵器是一種體積小，除塵效率高的空氣凈化設備。適合各種獨立的產塵點，靈活方便，就地集塵，就地處理，能有效地保證空氣的潔凈度?；窘Y(jié)構由除塵箱體，離心風機，濾袋（濾筒），集塵器及微電腦控制器等組成，粉塵由風機負壓通過吸塵管道吸入除塵器箱體內部，利用重力與上行氣流，首先粗顆粒粉塵被過濾器初濾而直接降至集塵器，微粒粉塵由過濾器捕集在外表面，潔凈氣體經過濾器濾芯過濾分解凈化后流入潔凈室，從而由風機從出風口排出。整個除塵過濾過程是一個重力、慣性力、碰撞、靜電吸附、篩濾等綜合效應的結果。
單機除塵器可廣泛應用于醫藥行業及生物、化工、食品、電子，機械五金，鑄造，陶瓷，裝卸，礦山，冶金等其它行業的就地除塵。對一般比重小的、細微的金屬切屑，鑄造用砂的粉塵、水泥、石膏粉、炭粉、膠木粉、塑料粉等在一定范圍內也均有良好的除塵效果，除塵效率大于百分之九十九點五。
三、工作原理
含塵氣體由進氣口進入灰斗，或儲灰箱通過花板孔或直接通過花板孔三種方式進入濾袋。
含塵氣體經濾袋過濾變?yōu)閮魵猓M入箱體，再通過箱體上部排氣口，由風機排走。粉塵積附在濾袋內表面，且不斷增加，使袋收塵器的阻力不斷上升，當阻力上升到1200-1600Pa時，需對濾袋進行清灰再生，清灰時，首先關閉頂上風機，啟動振打電機，振打電機上偏心作用，帶動連桿，使振打軸左右來回轉動，濾袋就呈波紋狀態，使粉塵掉下，卸出。待清灰完即停止振打，重新啟動風機，使袋收塵器重新開始工作。上述動作是通過控制儀來自動控制完成的。

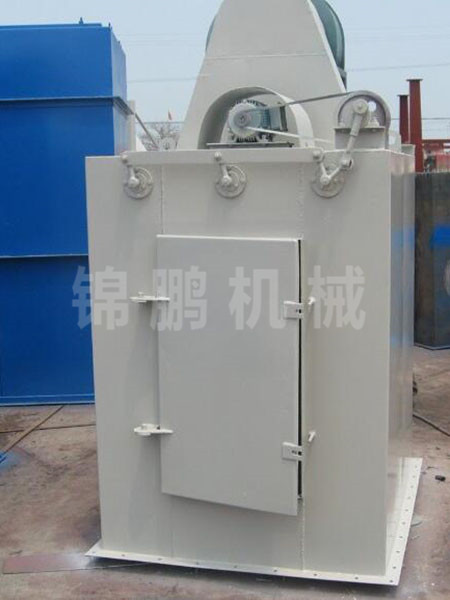

四、收塵器構造
基本結構主要有以下部分組成：
1．箱體：包括殼體、濾袋、檢修門、花板；
2．出風系統：包括風機、風機配用電機及傳動；
3．振打機構：包括振打減速電機、撥桿、連桿、振打軸等；
4．進氣和排灰部分，可分為三種：
（1）UF（STD）型下接灰斗，主要用于庫底及輸送設備的揚塵點。
（2）UF（FM）型下部為敞開式，花板法蘭直接座在庫、倉排氣口，排氣直接通過花板孔進入濾袋。清灰時粉塵直接從花板孔卸出進入庫、倉等。
（3）UF（FB）型帶有儲灰箱，主要用于濃度不高的通風口氣體凈化。
