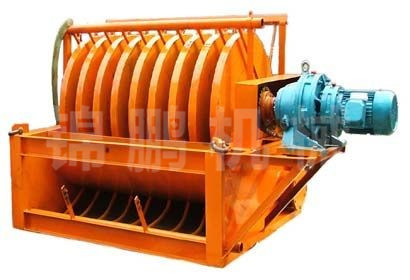

VK系列尾礦回收機
一、概述:
礦石提鐵從礦石開采到精礦粉產出是一項能耗、機械損耗、勞動力大的作業過程，隨著資源減少、各項生產成本提高對鐵粉回收率越來越重視，近年來國內磁鐵礦尾礦回收機一般兩種形式：筒式磁選機和盤式磁選機，而尾礦的特點是品味低、量大。筒式磁選機有效磁表面小，其回收率比盤式磁選機低很多，因此應用最多的是盤式磁鐵機。
我廠技術人員在東北大學老師及各地選礦專家?guī)椭虏捎镁鄞偶夹g(shù)、移動磁場技術組成較為復雜的復合磁系，成功研制出新型盤式磁選機，經現場應用于國內同類產品比較具有處理量大、回收率高、能耗低、結構簡單、節水等特點，給用戶帶來明顯的經濟效益，用戶的評價是“撈錢的機器”。
二、設備特點
1.處理量大，回收率高，耗水量少。
由于采用聚磁等技術組成的復合磁系，使得盤周?chē)艌?chǎng)深度大、場強高、梯度大，與其他同類產品現場使用比較回收量是它們的2-3倍，由于回收量大，所吸礦粉包容足量水足以卸料沖礦節水。
2.卸料容易、磁塊不磨損。
采用移動磁場技術，被吸礦粉在水沖力作用下，借助移動磁場磁力，礦粉自動匯集靠近磁盤外沿，由于磁盤外沿為同一磁極（N或S），再根據磁場同級相斥原理，刮板很容易將其刮下并在磁面留下一層保護層。
3.結構簡單、能耗小
采用普通擺線針輪減速機，無復雜的調速系統及復雜的感應盤卸料裝置，比同類產品節能20%-50%。從根本上克服了從磁盤上頂端卸料，機械構造存在的磁盤松動、串軸等弊端。本設備運行過程中，除定時添加潤滑油及更換刮料膠板外無需考慮機械故障。
三.產品型號及性能
本廠生產的尾礦回收機磁盤直徑有ф1200、ф1500、ф1700三種；用戶可根據需要的處理量、尾礦磁鐵粉品位、安裝空間選用適當?shù)男吞?hào)；處理量一般可按70立方/ф1200磁盤/個；110立方/ф1500磁盤/個；180立方/ф1700磁盤/個計算（參考值，實際應用應考慮品位、濃度等因素）
四、主要技術參數:
| 型號 | 圓盤直徑/mm | 圓盤數量/片 | 工作面積/m3 | 給礦濃度/% | 處理能力/mpa | 卸礦水壓/mpa | 電機功率/kw | 入選粒度/mm | 機重/t |
| Vk-120-9 | 1200 | 9 | 20.3 | 8-20 | 650-780 | 0.15 | 3 | 0.07-2 | 4.2 |
| Vk-150-9 | 1500 | 9 | 32.7 | 8-20 | 1040-1560 | 0.15 | 4 | 0.07-2 | 5 |
| Vk-200-9 | 2000 | 9 | 56.5 | 8-20 | 1700-2300 | 0.15 | 7.5 | 0.07-2 | 9 |
注：本設備各型號具體尺寸可根據用戶需求制作。
