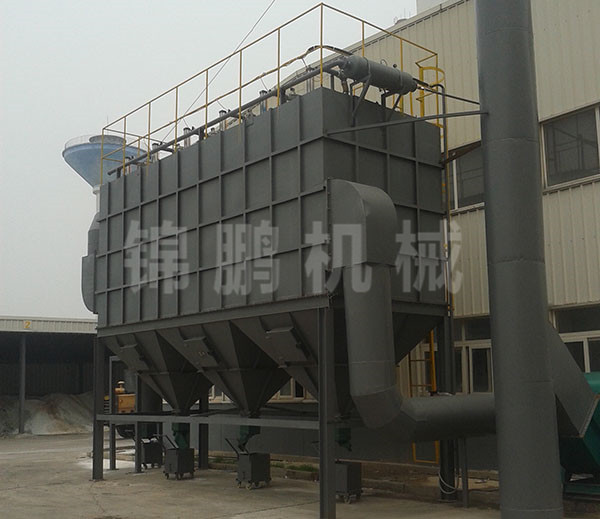

氣箱式脈沖袋式除塵器
氣箱式脈沖袋式除塵器
一、概述
氣箱脈沖袋式除塵器系引進美國富樂公司(Fuller)引進具有先選水平的新型高效除塵器，綜合了分室反吹和脈沖噴吹清灰等除塵器的優點，克服了脈沖噴吹清灰和過濾同時進行導致清灰效果較差的缺點，擴大了氣箱脈沖袋式除塵器的應用范圍。我公司根據現場使用經驗，優選各種部件，開發研制 型系列氣箱脈沖袋式除塵器，氣箱脈沖袋式除塵器系引進美國富樂公司(Fuller)引進具有先選水平的新型高效除塵器，大大提高了除塵效率，延長了濾袋的使用壽命，是一種性能優良的袋式除塵器。
產品優勢
PPG型氣箱脈沖袋式除塵器過濾面積從93m2-4361m2，處理風量從1300m3／h-314000m3／h，廣泛應用于建材、水泥、冶金、機械、化式和耐火材料行業；特別用于水泥廠的破碎、烘干、煤磨、選粉、包裝、庫頂、熟料冷卻機等的收塵系統(或除塵系統)；也適用于煤磨收塵，但要增設防燃防爆措施，除塵器結構也要相應改變，還可以適用于含塵濃度特高氣體的收塵，如帶o-Sepa選粉機的煤磨系統，其氣體含塵濃度高達1000g／m3(標)以上，可不設置作預收塵用的旋風除塵器，對于我國北方嚴寒地區，本除塵器在增加熱保溫裝置后也能適用。
工作原理
除塵過程：
含塵氣體經進氣口進入除塵器，較大顆粒的粉塵直接落入灰斗，含有微粒粉塵的氣體通過濾袋，粉塵被滯留在濾袋外表面，而氣體則經凈化后由引風機排入大氣。
清灰過程：
隨著過濾工作的不斷進行，附著在濾袋外表面的粉塵不斷增多，除塵器運行阻力增大，某一過濾單元的轉換閥關閉，過濾單元停止工作，反吹壓縮空氣逆向進入過濾單元，吹掉濾袋外表面的粉塵，然后轉換閥板打開，該過濾單元重新工作，清灰轉向下一過濾單元。整個清灰過程是各個過濾單元輪流交替進行的。
粉塵收集：
經過動力沉降除塵和過濾除塵，被過濾下來的粉塵落入灰斗中，經過星型給料機或者螺旋輸送機排出，送入成品庫或者料倉。
特點
1、本除塵器采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，清灰能力強，除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益好。適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。
2、由于采用分室停風脈沖噴吹清灰，噴吹一次就可達到徹底清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低。同時，濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。
3、檢修換袋可在不停系統風機，系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。濾袋龍骨采用多角形，減少了袋與龍骨的摩擦，延長了袋的壽命，又便于卸袋。
4、采用上部抽袋方式，換袋時抽出骨架后，臟袋投入箱體下部灰斗，由人孔處取出，改善了換袋操作條件。
5、箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很低。
主要技術參數：
